FDM
(Fused Deposition Modeling)
열가소성 필라멘트를 가열 및 압출하여 레이어를 한층씩 적층하는 모델링 기술로 ABS, PC 및 ULTEM™9085, 1010 resin과 같은 고물성치 재질을 사용하는 유일한 3D 프린팅 프로세스입니다.
정확성과 반복성이 뛰어나며 견고하고 내구성이 탁월하여 치수 안정성이 뛰어난 부품을 제작할 수 있습니다.
또한 복잡한 형상을 가진 내구성 있는 구성 요소를 제작하며, 뛰어난 열적, 화학적 특성으로 프로토타입 및 최종 부품 제작에 이르기까지 다양한 어플리케이션에 이상적입니다.
생산 수준의 시스템은 인성, 정전기 소산, 반투명, 생체 적합성, UV 저항성 및
높은 열변형 온도와 같은 특별 특성을 갖춘 다양한 열가소성 수지와 호환됩니다.
- 컨셉모델
-
기능성
프로토타입 -
금형 및
패턴 -
지그 및
픽스처 - 생산 부품
FDM 제작 프로세스
기존 제조 생산 방식보다 훨씬 빠르게 제작 프로젝트를 수행하는 동시에 많은 비용과 시간을 절감할 수 있습니다.
- 견적 접수
-
전문가
상담 - 제품 제작
- 품질검사
- 납품
모든 서비스관련 의뢰 및 파일 등은 안전하게 보안 처리됩니다.
FDM 특장점
-

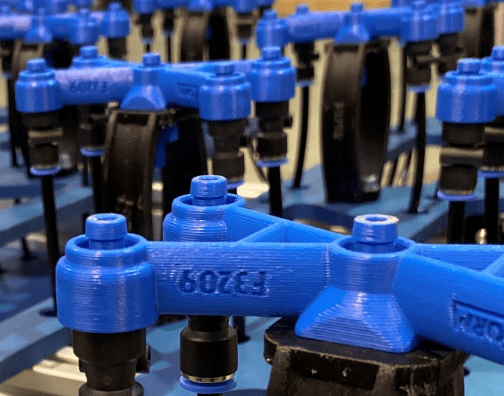

생산부품금형 제작 없이 생산용 부품을 생산 시 시간과 비용을 절약할 수 있습니다.
FDM은 내구성이 있고 안정적인 생산 부품을 저렴한 가격에 생산할 수 있는 합리적인 수단으로 입증되었습니다. -

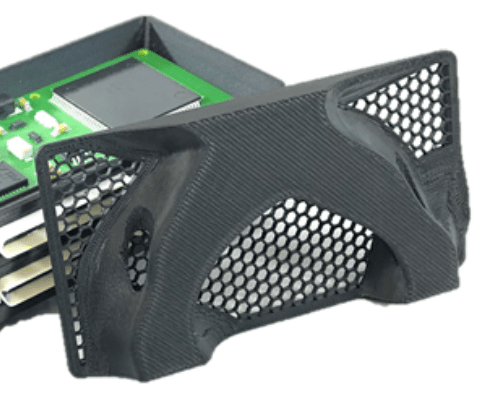

뛰어난 재료FDM은 다양한 특성을 지닌 내구성 있는 열가소성 플라스틱의 광범위한 제품을 제공하므로 많은 산업 분야에 이상적입니다.
산업, 중장비 및 운송 산업 분야의 고객은 뛰어난 강도와 내열성으로 PC-ABS를 활용하며 ULTEM 9085는 UL-94V0 및 FAA 25.853 표준에 따라 화염, 연기 및 독성 인증을 받은 항공 우주 분야에 선호됩니다. -
전문 지식프로토랩의 엔지니어들은 세계적인 Stratasys Direct Manufacturing Network의 일원으로서 전 세계의 FDM 전문가팀을 통해 새로운 부가 가치 애플리케이션을 활용할 수 있습니다.
-

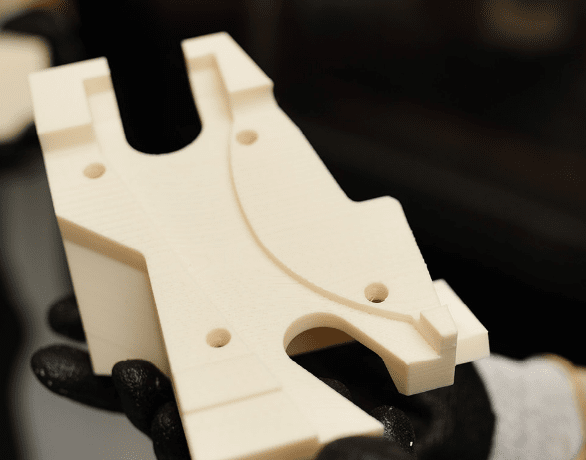

디자인의 자유모든 디자인 제작이 가능하기 때문에 제조 가능성을 고려하여 설계할 필요가 없습니다.
엔지니어는 3D 프린팅 기술을 사용하여 복잡한 기능, 언더컷 및 내부 기능을 쉽게 만들 수 있습니다. 기존에 문제가 확인된 디자인 세부 사항을 실용적인 옵션으로 변경할 수 있습니다.
FDM 재료소개
가혹한 환경, 까다로운 테스트 및 응용 분야에 사용할 수 있는 실제 엔지니어링 등급
열가소성 플라스틱을 사용할 수 있습니다.
사출 성형에 익숙한 강하고 안정된 플라스틱으로 부품을 만드십시오.
| 재료 | 색상 | |||||
|---|---|---|---|---|---|---|
| ABS-CF10 | 검정색 | 37.7 Mpa | 2.70% | 69.0Mpa | 51.4J/m | 99°C |
| Diran 410MF07 | 검정색 | 44.8 Mpa | 12% | 59.9Mpa | 442J/m | 70°C |
| Antero 800NA | 황토색 | 57 MPa | 1.05% | 3 MPa | 6 J/m | 147°C |
| Ultem 1010™ | 황토색 | 81 MPa | 3.30% | 144 MPa | 41 J/m | 213°C |
| Ultem 9085™ | 황갈색, 검정색 | 69 MPa | 5.80% | 112 MPa | 120 J/m | 153°C |
| PPSF | 황갈색 | 55 MPa | 3% | 110 MPa | 59 J/m | 189°C |
| ST-130 | 황토색 | - | - | - | - | 108°C |
| Nylon 6 | 검정색 | 67.6 Mpa | 38% | 97.2 MPa | 106 J/m | 93°C |
| Nylon 12 | 검정색 | 46 MPa | 30% | 67 MPa | 135 J/m | 82°C |
| Nylon 12CF | 검정색 | 75.6 MPa | 1.90% | 142 MPa | 85 J/m | 143°C |
| PC | 흰색 | 57 MPa | 4.80% | 89 MPa | 73 J/m | 127°C |
| PC-ISO | 흰색, 반투명 황토색 | 57 MPa | 4% | 90 MPa | 86 J/m | 127°C |
| PC-ABS | 흰색, 검정색 | 41 MPa | 6% | 68 MPa | 196 J/m | 96°C |
| ASA | 아이보리색, 검정색, 진회색, 연회색, 흰색, 빨강색, 오랜지색, 노랑색, 녹색, 파랑색 | 33 MPa | 9% | 60 MPa | 64 J/m | 91°C |
| ABS-ESD7 | 검정색 | 36 MPa | 3% | 61 MPa | 28 J/m | 82°C |
| ABS-M30i | 아이보리 | 36 MPa | 4% | 61 MPa | 139 J/m | 82°C |
| ABS-M30 | 아이보리색, 검정색, 진회색, 흰색, 빨강색, 오랜지색, 노랑색, 녹색, 파랑색 | 32 MPa | 7% | 60 MPa | 128 J/m | 82°C |
| PLA | 검정색, 흰색, 연회색, 회색, 빨강, 파랑, 반투명: 아이보리, 빨강, 파랑, 노랑, 초록 | 48 MPa | 2.50% | 84 MPa | 27 J/m | 51°C |

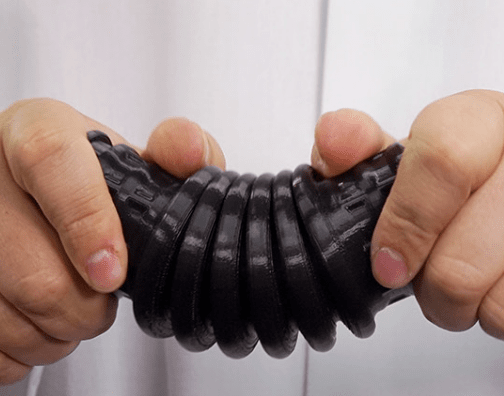

| TPU 92A | 검정색 | 17.4 Mpa | 482% | 2.4 MPa | - | 38°C |
ULTEM™은 SABIC 또는 해당 계열사의 등록 상표입니다.
다양한 응용 프로그램에서 해당 서비스를 이용하는데 따른
장단점 및 고려 사항을 살펴보실 수 있습니다.
FDM 어플리케이션
FDM 부품은 기계적, 열적 및 화학적인 면에서 타의 추종을 불허하며 강하고 안정된 3D 프린팅 제조로 플라스틱 어플리케이션에 이상적인 기술입니다.
- 기능성 프로토타입
- 소량 생산 부품
- 제조 보조기구
- 지그 및 비품
- 탄소섬유 레이업 툴링
