안녕하세요.
설계, 역설계, 제작서비스, 양산까지 제조 과정의 모든 부분을
책임지고 서비스 해드리는 제조 토탈 서비스 전문기업 프로토랩입니다😊

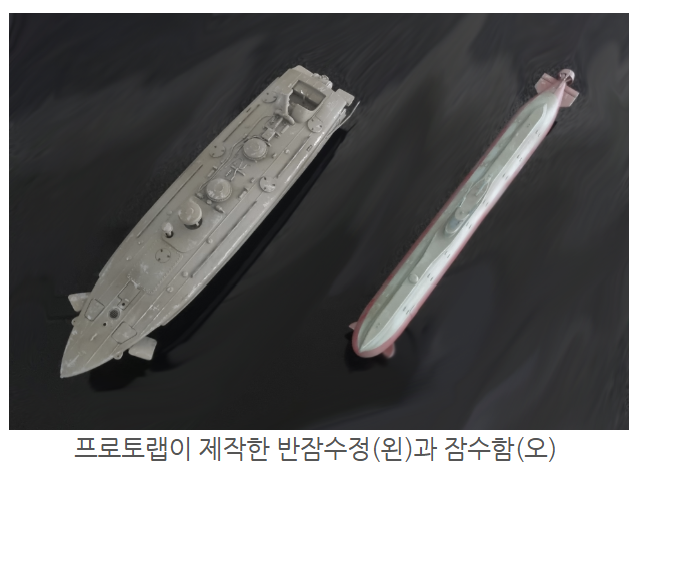

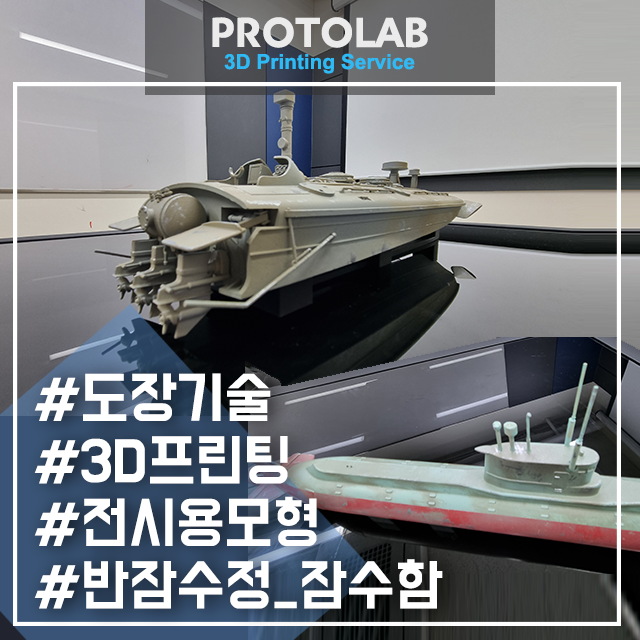

실제 장비를 그대로 옮기기 어려운 여수 반잠수정과 강릉 잠수함을,
관람객이 한눈에 이해하고 오래 기억할 수 있도록 실물과 유사한
전시용 축소 모형으로 제작했습니다.
전시용 모형은 단순히 크기만 줄인다고 완성되지 않습니다.
형상은 물론이고, 표면의 질감과 디테일, 그리고 무엇보다 실물과 유사한
색감과 마감이 갖춰져야 비로소 ‘현실감 있는 모형’이 됩니다.
색이 어색하거나 표면 결이 남아 있으면,
아무리 정교하게 만들어도 한눈에 모형처럼 보이기 때문입니다.
Q 전시용 축소 모형은 3D 프린팅만 잘하면 완성되나요?
A 전시용은 단순히 형상을 만드는 것이 아니라,
최종적으로 어떤 색감과 질감으로 ‘실물처럼’ 보이게 할지가 중요합니다.
전시용은 형상뿐 아니라 색감·질감·마감이 핵심입니다.
특히 도장 품질이 결과물의 현실감을 좌우하기 때문에,
프로토랩은 SLA 3D 프린팅 후 후처리와 도장까지 직접 진행해
실물과 유사하게 제작했습니다.
┌─────────────────────────┐

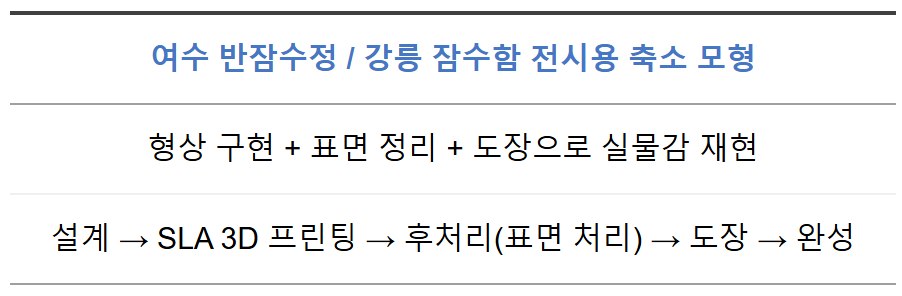

| 여수 반잠수정·강릉 잠수함을 '실물처럼' 보이게 만든 방법
| SLA 3D 프린팅부터 도장 완성까지, 전시용 모형 제작 과정

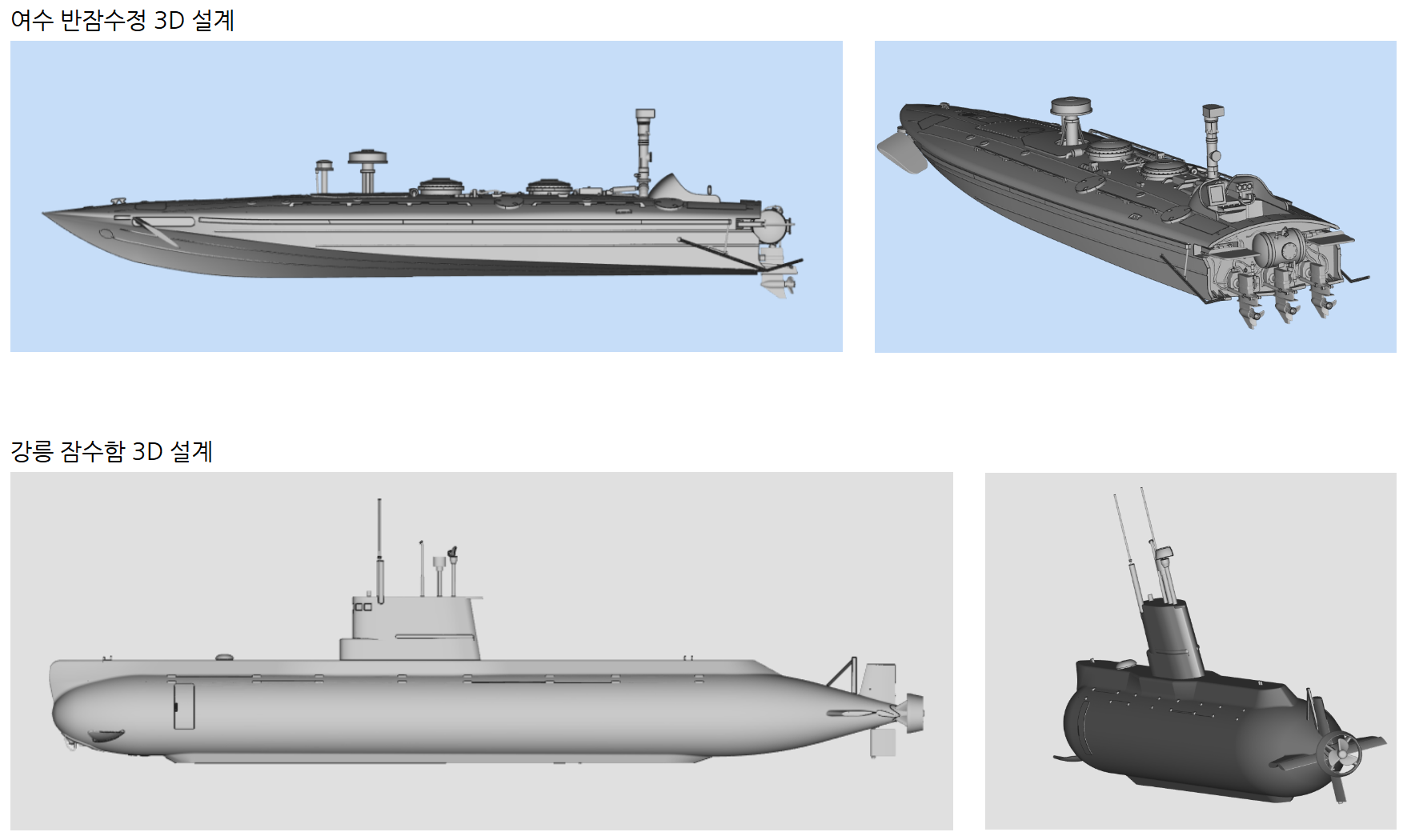

전시용 축소 모형은 “작게 만드는 것”이 끝이 아니라,
관람객이 보는 거리와 시선을 고려해 디테일이 살아 보이도록 설계해야 합니다.
프로토랩은 이번 제작에서 아래 포인트를 중심으로 설계를 진행했습니다.
ㆍ곡면 전환부가 부자연스럽게 꺾이지 않도록 면 정리
ㆍ모서리/라인이 도장 후에도 묻히지 않도록 디테일 두께와 깊이 유지
ㆍ후처리와 도장을 고려해 표면이 깔끔하게 마감될 수 있는 구조로 설계
반잠수정과 잠수함은 면이 넓고 곡면이 많아
표면 결이 남으면 품질이 낮아 보일 수 도 있습니다.

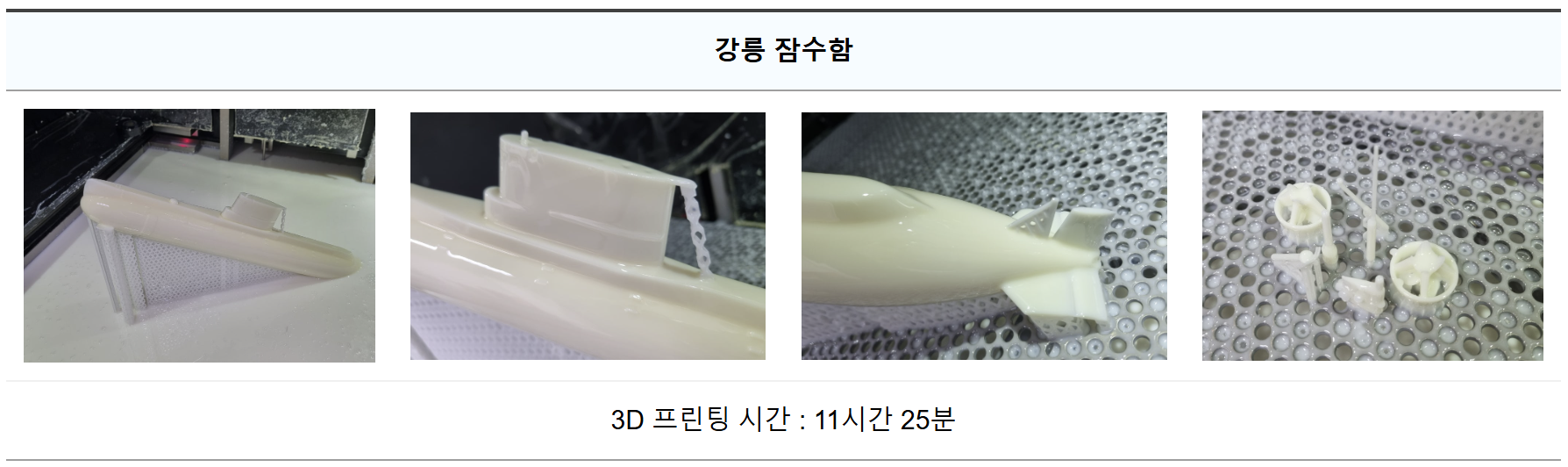

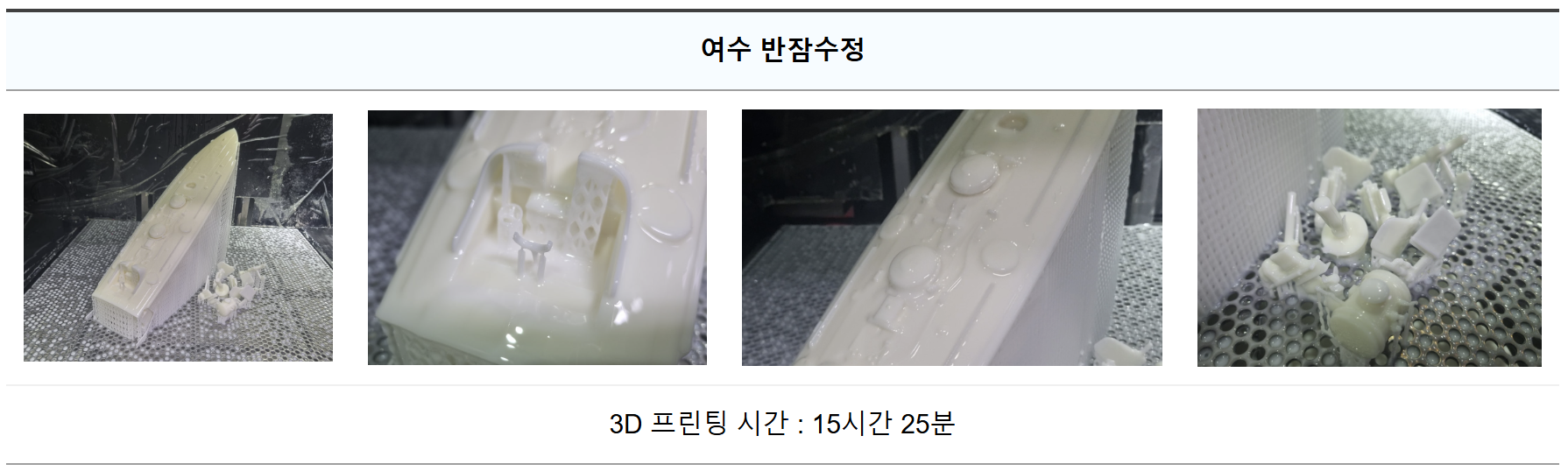

그래서 이번 제작은 표면 품질과 디테일 표현에 강한 SLA 방식으로 진행했습니다.
3D 프린팅 단계에서 형상과 디테일을 안정적으로 확보해두는 것이
이후 후처리·도장 공정에서 실물 같은 외관을 만드는 기반이 됩니다.
* 핸들 같은 소형 부품은 분리 프린팅·조립 방식으로 제작
┌─────────────────────────┐

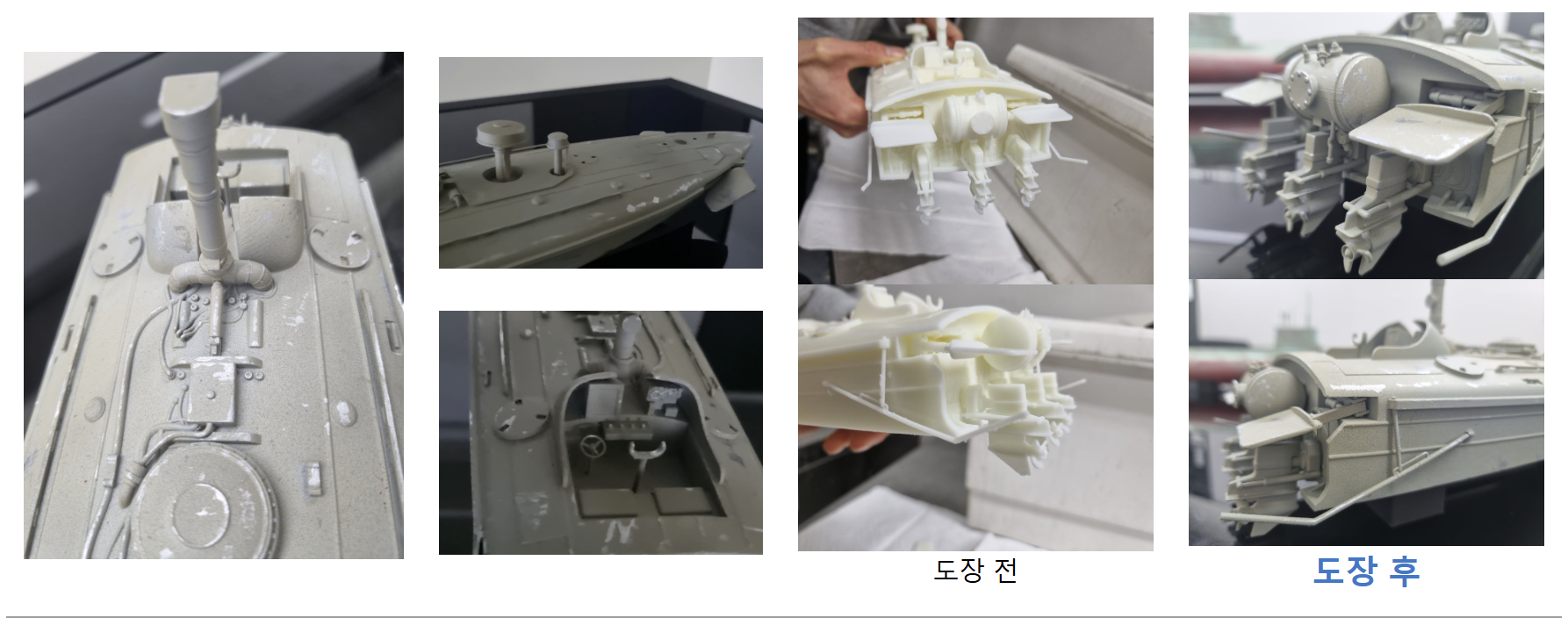

전시용 모형은 도장 후에 결이나 자국이 드러나지 않도록
표면을 얼마나 균일하게 만들었는지가 결과를 좌우합니다.
샌딩부터 도장까지를 하나의 완성 공정으로 진행했습니다.
▣ 후처리 과정
① 서포트 제거 : 프린팅 중 형상이 무너지지 않도록 지지해줬던 구조물을 제거

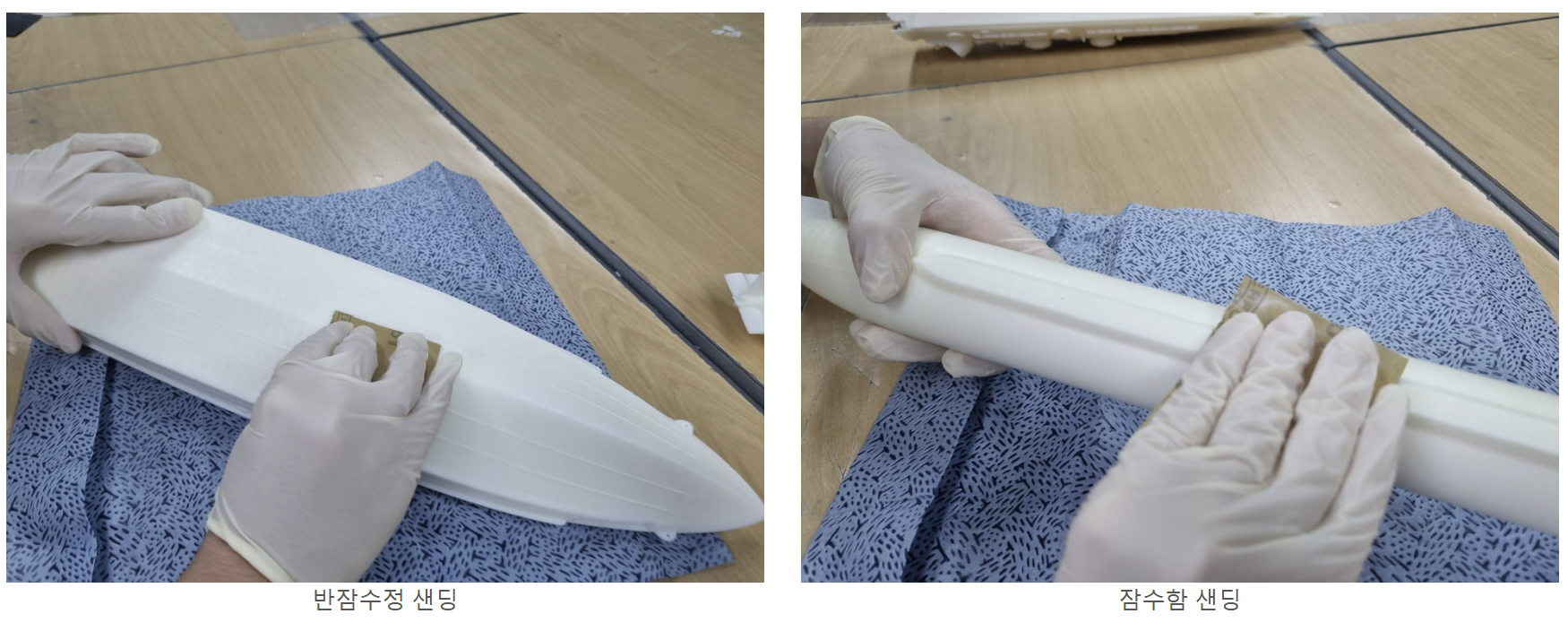

② 샌딩 : 표면 결 최소화 및 질감 균일화

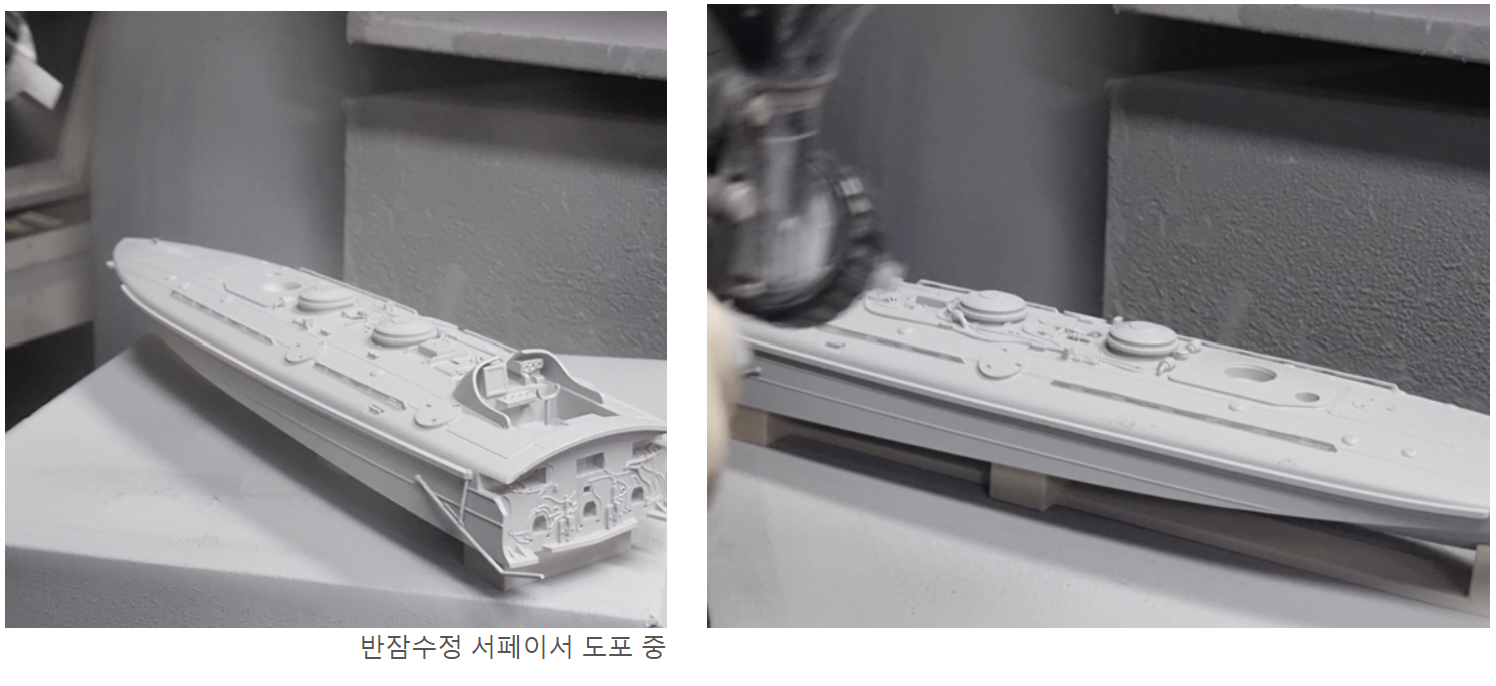

③ 서페이서 도포 : 적층결 및 서포트 자국 등 표면 처리
④ 재샌딩 : 도장 전 최종 표면 마감

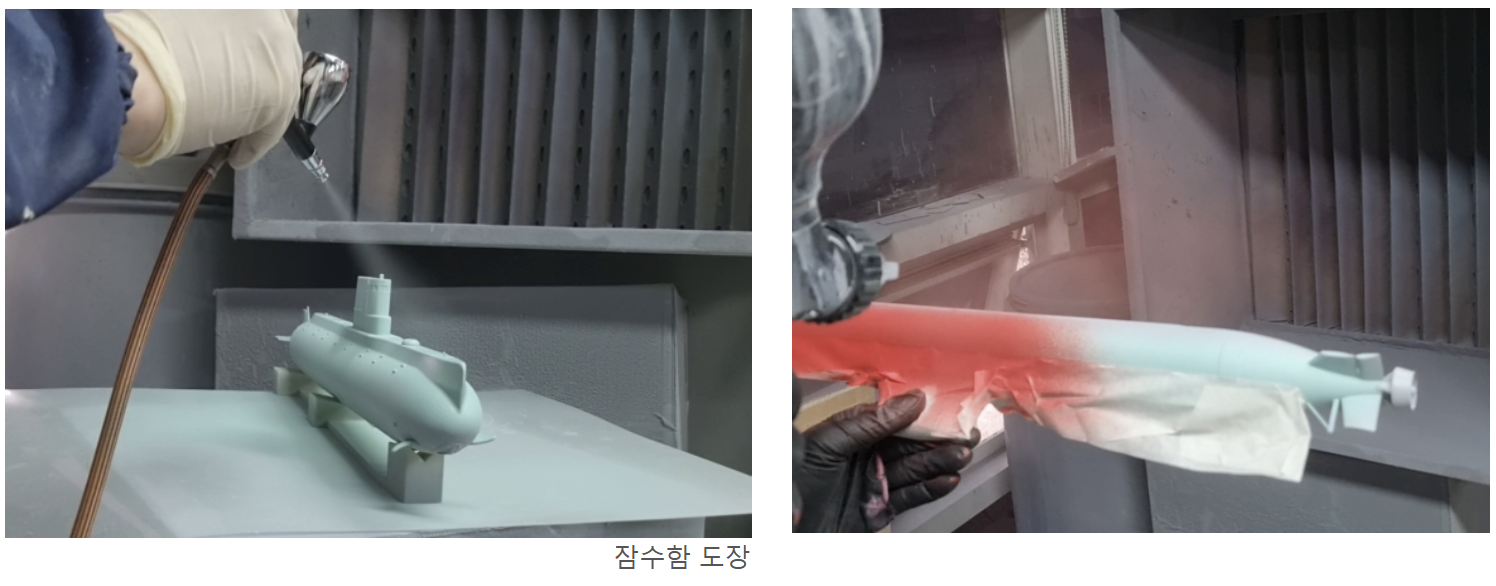

⑤ 도장 : 색상 톤/경계 처리/마감 질감(무광·반광·유광)까지 고려해 실물과 유사한 색감·질감으로 완성

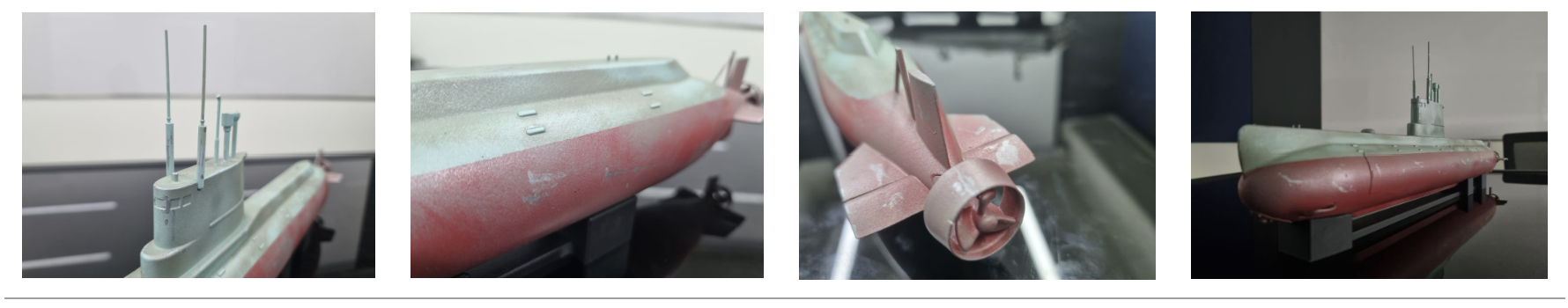

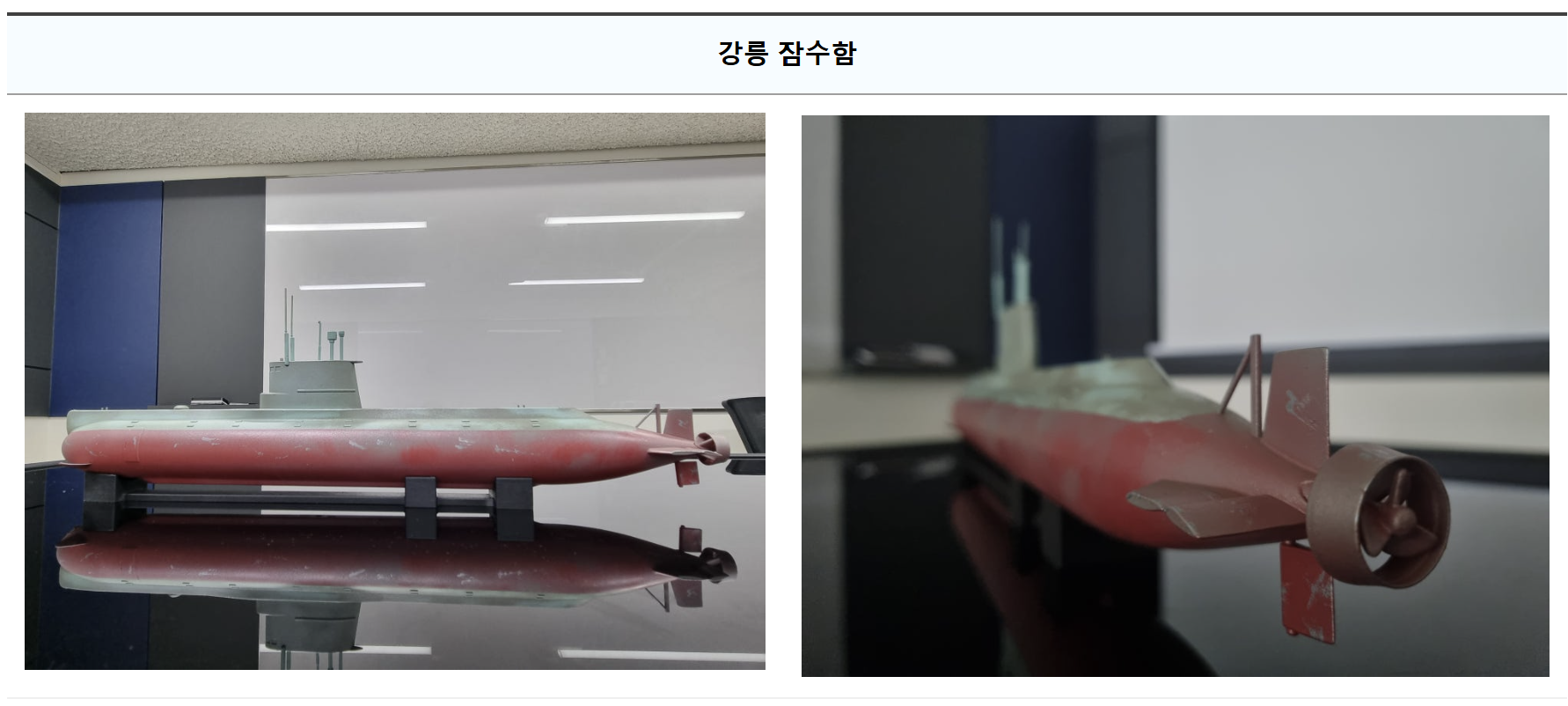

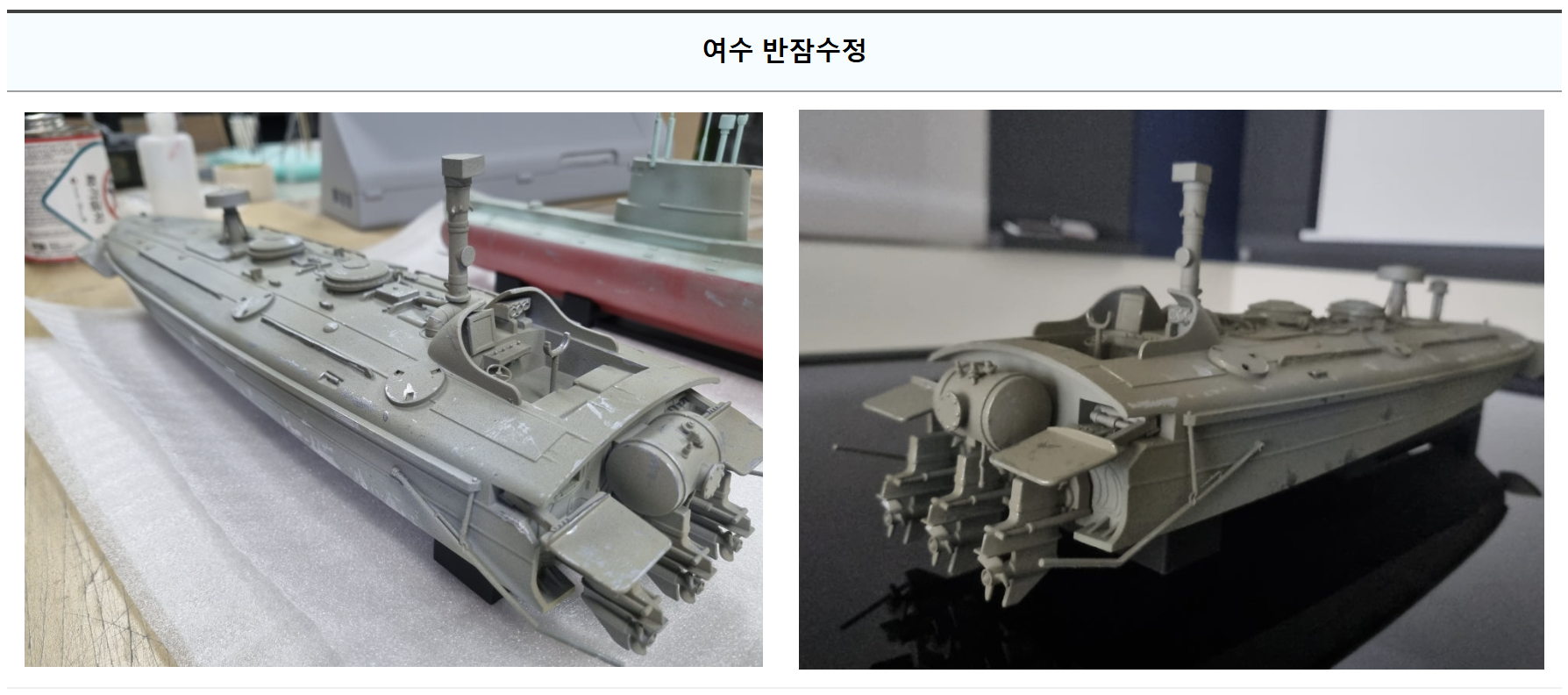

후처리와 도장까지 마무리된 결과물은 전시 목적에 맞게 실물과 유사한 외관으로 완성되었습니다.
┌─────────────────────────┐
이번 여수 반잠수정과 강릉 잠수함 전시용 축소 모형 제작은,
단순히 3D 프린팅으로 형상을 구현하는 데서 끝나지 않았습니다.
설계 수정부터 SLA 3D 프린팅, 조립, 후처리(샌딩~도장)까지 전 과정을 직접 진행해,
전시 환경에서도 실물과 유사하게 보일 수 있도록 완성했습니다.
전시용 모형처럼 “보이는 품질”이 중요한 제작은
결국 표면 마감과 도장 품질에서 차이가 납니다.
프로토랩은 3D 프린팅 기술뿐 아니라,
후처리와 도장까지 포함한 완성 공정을 외주 없이 한번에 제작해드립니다.
축소 모형 제작이 필요하시다면
언제든 프로토랩으로 문의 주세요.
감사합니다.
